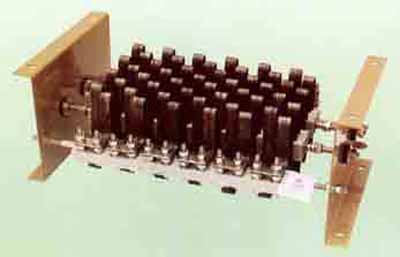

ZX12型铁铬铝电阻器
发布时间：2016-09-19 阅读次数： 次
适用范围
ZX12型电阻器适用于交流50Hz，额定电压至660V及直流440V以下的电路中，主要作为电动机的起动、制动与调速电阻之用。单箱额定功率为4.6kW。
结构特征
ZX12型电阻器是用铁铬铝带绕制成大波浪形电阻元件，按带料宽度不同分大、中、小三种规格，大片与中片两端冲孔作为安装之用，小片两端直接由接线板联接。可完全替代ZX9型电阻器（小波浪形电阻元件）。
优点：电阻材料的温度系数较低，加工简便，成本低廉，无需专用设备，感抗低等；
缺点：由于电阻元件之间的联接全部采用螺栓压接的方式，在震动较大的场合易松动，故其可靠性较低，抗腐性能差。
型 号 | 额定电流(A) | 20℃时电阻元件的电阻值（Ω） | 发热时间常数T(s) | 电阻元件 | 重量(kg) | 对应ZX9型电阻器型 号 | |||||
总阻值 | 分段电阻值 | 型 号 | 数 量 | ||||||||
1 | 2 | 3 | 4 | ||||||||
ZX12-0.1 | 215 | 0.1 | 0.033 | 0.033 | 0.033 | 200 | ZJ1-1 | 12 | 20 | ZX9-1/10 | |
ZX12-0.14 | 181 | 0.14 | 0.047 | 0.047 | 0.047 | 150 | ZJ1-2 | 12 | 18 | ZX9-2/14 | |
ZX12-0.2 | 152 | 0.20 | 0.067 | 0.067 | 0.067 | 120 | ZJ1-3 | 12 | 16 | ZX9-3/20 | |
ZX12-0.28 | 128 | 0.28 | 0.07 | 0.07 | 0.07 | 0.07 | 140 | ZJ1-4 | 16 | 17 | ZX9-4/28 |
ZX12-0.4 | 107 | 0.40 | 0.133 | 0.133 | 0.133 | 200 | ZJ1-1 | 12 | 20 | ZX9-1/40 | |
ZX12-0.56 | 91 | 0.56 | 0.187 | 0.187 | 0.187 | 150 | ZJ1-2 | 12 | 18 | ZX9-2/55 | |
ZX12-0.8 | 76 | 0.80 | 0.267 | 0.267 | 0.267 | 120 | ZJ1-3 | 12 | 16 | ZX9-3/80 | |
ZX12-1.1 | 64 | 1.1 | 0.275 | 0.275 | 0.275 | 0.275 | 140 | ZJ1-4 | 16 | 17 | ZX9-4/110 |
ZX12-1.6 | 54 | 1.6 | 0.40 | 0.40 | 0.40 | 0.40 | 128 | ZJ1-5 | 16 | 15 | ZX9-7/152 |
ZX12-2.2 | 46 | 2.2 | 0.55 | 0.55 | 0.55 | 0.55 | 104 | ZJ1-6 | 16 | 15 | ZX9-8/216 |
ZX12-3.0 | 39 | 3.0 | 0.75 | 0.75 | 0.75 | 0.75 | 136 | ZJ1-7 | 24 | 18 | ZX9-5/300 |
ZX12-4.2 | 33 | 4.2 | 1.05 | 1.05 | 1.05 | 1.05 | 104 | ZJ1-8 | 24 | 17 | ZX9-6/420 |
ZX12-5.6 | 29 | 5.6 | 1.4 | 1.4 | 1.4 | 1.4 | 96 | ZJ1-9 | 24 | 16 | ZX9-7/560 |
ZX12-8.0 | 24 | 8.0 | 2.0 | 2.0 | 2.0 | 2.0 | 80 | ZJ1-10 | 24 | 15 | ZX9-8/800 |
